KG-II概述:KG—II型可调光控开关是一种能够自控并可调节路灯照明时所需环境照度的装置。产品主要用于城填路灯的自控,并适用于车站、港口、工矿企业、商业网点等灯光自动点灭。
本产品利用光导管的光敏原理配合专用集成电路达到控制照明系统的目的。
●性能指标:
1.可调光控的照度范围:3~30Lx。
2.具有延时环节,能对抗强光的干扰。
3.工作温度范围:-10~+65℃。
4.相对环境湿度:≤96%。
5.可控负载:AC220V、3A。
6.本机耗电:≤4.5W。
7.外型尺寸:170×110×55mm。
8.光导管外型尺寸:D 50×80mm。
9. 重量:1.05KG。
● 按转安装规则:
1.本产品主要安装于带中间接触器的路灯开关组合箱内。要求光控开关外壳及配电箱外壳都应可靠接地。
2.安装本产品的光敏探测头应选择避免阳光(或强灯光)直射和环境自然光没有阻挡位置(通常朝北安装最佳)。
3.光控开并引出线分红(或咖啡)、黄、兰三色。红(火线)、黄(中线)接AC220V,兰(负载线),黄接中间继电器或照明灯负载。

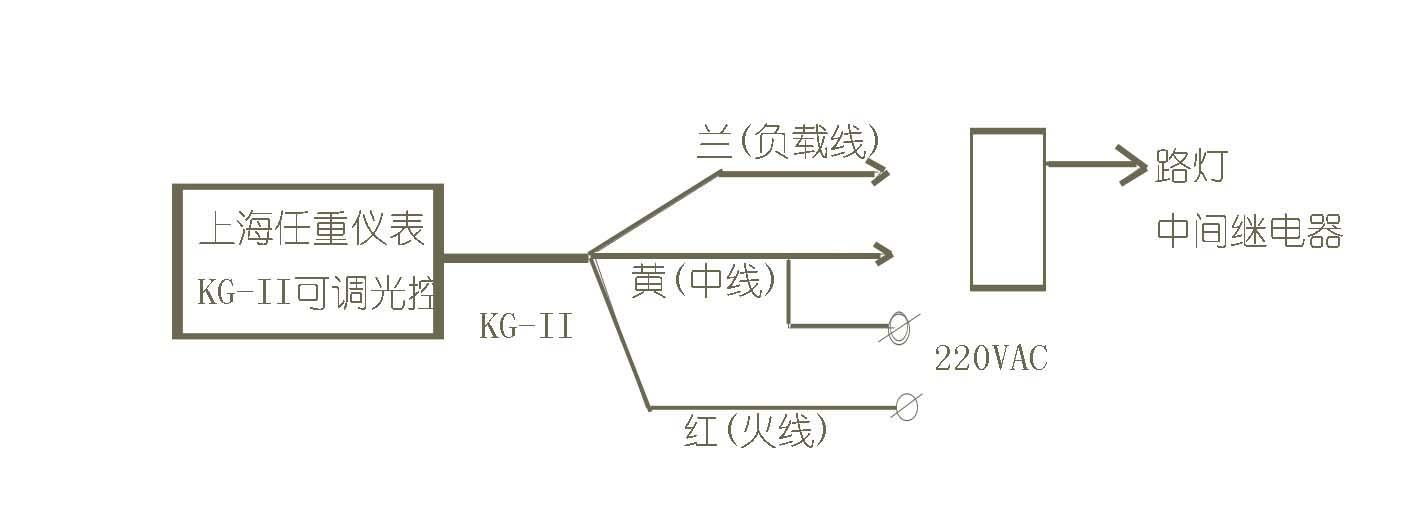

接线图如下如示:
●照度调节:
1.检查产品工作状态:按图接上电源负载后,用不透明物遮住光敏探测头,这时中间接触器起动,黄灯亮。不遮时,红灯亮,黄灯熄,(约10秒)说明光控开关工作正常。
2.照度调节:若需30Lx开启照明灯,只需将面板上滑动手柄调向最右即可。若需较低照度控制路灯,可将滑动手柄从右反左逐渐滑动。愈向左控制环境照度愈低才能点灭照明灯。
●注意事项:1.应按本产品说明书标准的可控负载使用,禁止超载。
2.禁止自行拆卸外盖,防止触电。凡出现故障自行拆卸者一律不实行保修。
3.本产品保修一年。应按装在避雨及避直射光的环境下。
