RZ系列交流控制器

一、特点：

l 适用范围广泛：各种硅碳棒、碳纤维、硅钼板、硅钼棒、电热丝、电阻丝、红外灯管、硅碳棒、电石、石墨、变压器、电机线圈等。

l 可输入信号：0-20mA、0-5V、4-20mA、1-5V、0-10mA（订货时说明）、0-10V（订货时说明）。

l 控制方式多样化：可PID仪表/PLC自动控制，可手动控制，可自动、手动同时控制，不需要切换。

l 全面的故障检测及报警：缺相检测、可控硅击穿检测、负载开路检测、超温检测等，继电器输出报警信号。报警的同时，自动关断电流输出，保护设备安全。

l 限流保护功能：可设定电流最大值，超过设定值报警。

l 过流保护功能，快速熔断器进行过流保护。

l 智能软启动/软停止功能，电流延迟时间可调。

l 功率调节线性化：阻性负载时，输出功率与输入信号成正比。

l 供电便捷：220VAC直接供电。

l 两路直流稳压电源输出：5V、24V，方便外接变送器、传感器供电。

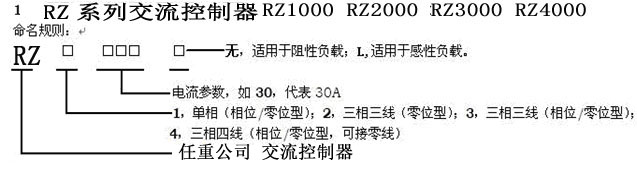

二、型号说明：

2：相位控制与零位控制的区别

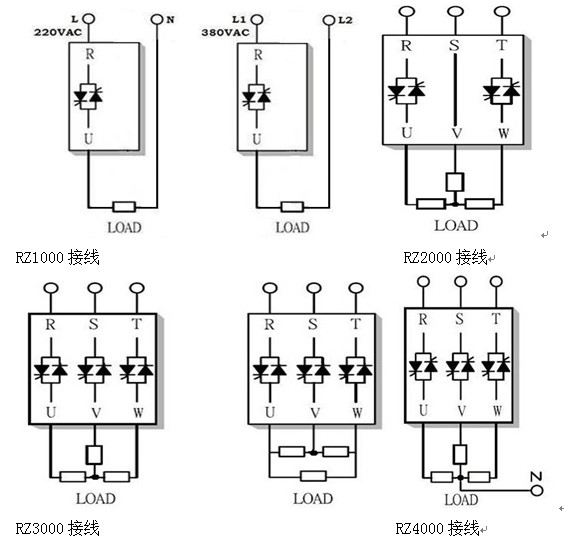

3：主回路接线图

4：使用环境：

使用温度-10-45C

使用湿度小于等于90%RH

保证通风良好

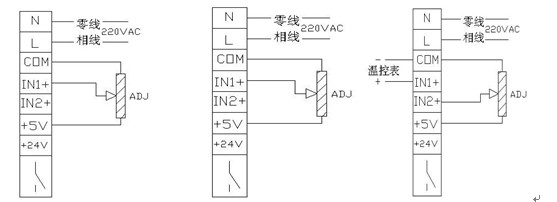

三：控制端接线方式

A 温控表控制             B 电位器控制                 C 温控表+电位器控制

 *说明：电位器规格，请选用1K~10K均可。

四、故障报警指示方式： 外壳上有“运行”和“报警”两个指示灯。 “运行”灯闪动：表示检测到正常的动力电源信号，调整器已经开始工作，IN1+输入越大，闪灯的频率越高。 “报警”灯常亮：表示检测到故障，输入端电源缺相，此时报警继电器将吸合，同时关闭输出功能。请检查输入端电源本身是否存在缺相问题，检查保险丝是否有烧毁问题，检查可控硅是否有击穿问题，检查负载是否有断路问题。 “报警”灯闪烁：检测到调整器温度过高，此时报警继电器将吸合，同时关闭输出功能，待温度降低至安全工作范围后电力调整器将重新恢复工作。

五、功能设置详解： RZ 系列电力调整器具有强大的功能和灵活的配置方式。打开RZ 系列电力调整器的外壳，里面有一个8位的DIP开关S1，通过设置S1可配置AP的工作模式。具体设置方法如表1所示：

 表1 RZ系列电力调整器功能配置 DIP开关S1位数

* 若输入信号为0-10mA，则应选0-5V输入，再在外部并联500Ω电阻来实现。 如果输入信号为0-10V,则应选0-20MA,再在外部串联250Ω电阻来实现。

**板上靠近INA跳线，用于选择主输入INA是电流输入模式还是电压输入模式。（靠近外侧为电流模式，内侧为电压模式）

六、具体应用详解：

1. 软启动/软停止功能：

RZ系列电力调整器具有软启动/软停止功能，可降低对负载的冲击，更好地应用于硅钼棒、石墨、钨丝等有变压器的感性负载。DIP开关S1第5、6位设置到OFF、OFF位置时IN2的输入用于调整启动/停止的时间常数。时间常数指输出由0变化到100%时所需要的时间。IN2端每输入125mV电压约增加1S延迟。可在接线端“+5V” 和“IN2 +”之间接一个1/4W电阻来调整延迟时间。时间常数调整如表2所示：

表2 时间常数调整参数表

注：应用于电炉控制时，若时间常数过大，将使反应变慢，降低控制效果。

2 电流反馈限制及过流报警 DIP开关第5、6位设置到ON、OFF位置时，IN2作为电流限制反馈输入，软启动/软停止时间固定为2S,可通过外接的0-20mA电流变送器将负载电流反馈入IN2来限制负载电流，AP系列电力调整器本身可提供24V/25mA直流电源供外部变送器使用。该功能可用于改善硅钼棒、石墨、硅碳棒一类负载的控制效果，此类负载阻值会随温度变化而变化或因老化而变大。电流反馈限制功能只限制输出，当反馈信号小于主输入时，该功能不起作用。电流变送器的响应时间为20-40mS，反馈端输入信号应稳定不受干扰，连接线应加屏蔽。当反馈电流大于量程15%时（输入约5.75V），报警继电器将动作。电流变送器的额定变换电流可选择负载最大允许电流。若负载最大允许电流为100A，则选100A变0-20mA规格。电流反馈采用固定的比例积分调节，当限制比例过大时，可能导致振荡，使输出电流有一定波动。

 3 外部手动控制 DIP开关第5、6位设置到OFF、ON位置时，IN2作为外部手动控制输入。此时软启动/软停止时间固定为2S，IN1信号的输入需要乘以IN2输入信号跟满量程的比例作为最终的输入。如：IN1配置为0-20mA，IN2配置为0-20mA，当IN1输入为10mA时，在其它模式下，触发器的触发输出为50%，而在此模式下，如果IN2输入为15mA，则触发输出为50%×（15mA/20mA）=50%×0.75=37.5%。 IN2的输入可以通过在5V和地之间加电位器，IN2连接到中间抽头实现，也可以外接电压或电流信号。

4 线性化功率输出 AP系列电力调整器具备先进的线性化功率输出功能。通常的相位控制电力调整器与输入信号成正比的是相位角，但由于电网是正弦波而非方波，所以加热功率与输入信号并不成正比。AP系列电力调整器采用先进的微电脑智能化算法，可在恒定阻性负载上实现线性化功率输出，使输入信号与输出功率成正比，极大的优化了电阻炉的控制效果。 5 感性负载优化 AP 系列电力调整器针对变压器等感性负载有特定的版本，用户在订货时须说明。对于变压器的用户，在使用时要考虑到变压器次级负载开路的情况，如当变压器次级负载长期工作烧断开后，变压器就变成了一个纯感性的器件，此时如果电力调整器还在斩波输出，变压器的电流会向一侧偏移，在某些工作点，变压器的电流会突然增大，造成变压器发热或者电力调整器的保险烧毁，为了避免这种变压器次级开路的情况，推荐用户使用时在变压器初级并接电阻，这样即使由于不可抗拒的原因发生了变压器次级开路，变压器仍然会工作在正常状态。

并联电阻推荐的取值：

上海任重表电器有限公司 电话：021-63511268  63618815 传真：021-63511803
