ZK-3型六可控硅电压调整器说明书
概述：
ZK系列晶闸管电压调整器，采用专用集成电路，代替以往分立元件组装的触发电路，填补了国内空白。ZK系列ZK晶闸管电压调整器广泛选用于各工矿企业，大专院校、科研等单位。“手”“自”动控温、直流传动，以及交流和直流的调压、调速、调光等。是极为理想的新颖执行仪表。质量稳定，性能可靠。
本厂产品有单相，三相晶闸管电压调整器，分别为半控，全控，零触发及成套装置等，供广大用户选用。
一、 用途
ZK-3三相晶闸管电压调整器，选用于电阻性各种发热元件、镍铬、铁铬铝、碳棒、钼棒等元件的加热自控设备。三相晶闸管电压调整器与输出信号为直流0～10mA、4～20mA或0～10V、1～5V类型的自动控制仪表。PID调节器数控装置，与电脑匹配，可组成自动温控系统。能在三相交流电压，以及三相直流半控桥式电路中触发晶闸管。并能适用于直流传动和直流负载的调整调压，触发器设有内给定手动调节，使用方便、可靠，因而广泛被采用。
由于该装置采用集成化元器件、体积小、重量轻，效率高、寿命长，控制灵活，维修方便，具有三相对称性好、调节平稳等一系列优点，是热控温，直流传动，晶闸管供电装置中、极为理想的新颖执行仪表。
二、 技术数据
1、 输入信号：0～10mA、4～20mA或0～10V、1～5V直流、2.2K电位器
2、 信号输入阻抗：980Ω（限幅调节为0时）
3、 输出信号：三相移相脉冲
4、 输出脉冲宽度：≧500US
5、 输出脉冲幅度：≧3.5～5V
6、 输出脉冲电流：≧500mA
7、 移相范围：每交流半周不小于120℃电角度
8、 三相脉冲不平衡：≦±5°
9、 控制方式：内控（手控）或外控（遥控或自控）
10、 工作方式：连续
11、 输出限幅范围：10%～100%十档可调
12、 输入限幅范围：三相380V±10% 50Hz或60Hz
13、 负载形式：交流调压电阻负载：△
14、 主回路输出电压：三相0～370V连续可调
三、 使用条件
1、 海拔高度不超过1000米
2、 周围介质温度不高于50℃，不低于－10℃
3、 空气相对湿度不大于95℃
4、 不含有化学腐蚀及爆炸性的气味
四、 工作原理
三相电压调整器采用移相控制原理，将输入的0～10mA、4～20mA或0～10V、1～5V控制信号，变换成相应的电角度，用以控制晶闸管的开通角，达到调节负载两端电压之目的。电压调整器由三相同步变压器、同步RC滤波网络、集成化晶闸管移相触发器、脉冲放大与隔离变压器、输入信号限幅衰减、手动控制调节、调节器输出、集成化直流稳压电源等环节组成。
电网电压通过同步电源变压器降压经RC滤波网络后送到KC集成电路组成的移相触发器产生线性的锯齿波电压。当来自0～10mA、4～20mA或0～10V、1～5V控制信号与集成触发器的锯齿波电压相交时，移相触发器产生一个单稳移相脉冲，经放大后由脉冲变压器隔离输出脉冲触发晶闸管。
三相晶闸管电压调整器，内给定设有内给定手动调节。输入信号回路设有限幅衰减环节，可根据不同需要进行10%～100%的功率控制，限幅衰减共分十档，供用户任意变换。
五、 结构简介
三相晶闸管电压调整器是面板式仪表结构，有立式和卧式两种，外形尺寸按国家统一标准外形尺寸，立式160×80×155mm（高×宽×长）卧式（横式）80×160×155mm(高×宽×长)
安装面板开孔尺寸：立式152×76mm、卧式76×152mm
电压调整器的背后有供接输入三相电源，输出脉冲，输入控制接线端子板，引线排列
六、 接线方法

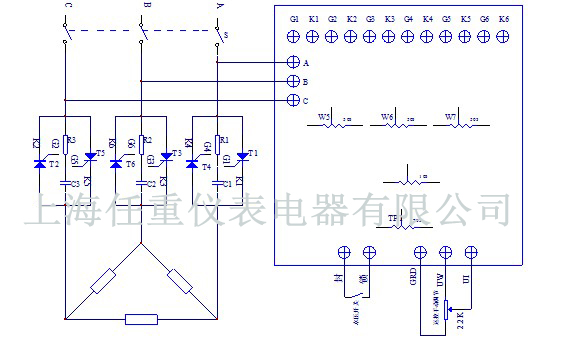

1、 电压调整器用于交流调压接线
2、 电压调整器用于直流负载接线图
3、 接线时要按相位顺序接入三相电源时，装置的相应必须和主电路的相应一致。装置的脉冲输出分别接晶闸管的控制极Ga ;Gb ;Gc和Ka; Kb ;Kc。装置的输入端在输出为0～10mA、4～20mA或0～10V、1～5V控制仪表上，正负极不能接错。
七、手动调节
用三只功率较大220V的灯泡接成星形作为模拟负载在主回路的输出端（灯泡功率一般大于200W，太小则电流达不到晶闸管的维持工作电流，造成调试中的误解），将仪表面板的“近控”“远控”开关拨至“近控”位置上，手动调节旋钮调至零位，接通电源则面板上“近控”指示灯亮，再接通主回路电源，顺时针缓慢调节“近控”调节旋钮，此时灯泡由暗变亮，同时调节器输出指示由0至100%，晶闸管全导通，灯泡最亮，用电压表测量三相输出电压为370V，逆时针调节“近控”调节旋钮，情况与上述相反。在整个调节中灯泡不应该有闪烁或跳越现象。
如“近控”调节旋钮在零位时，输出灯泡已有微亮，说明主回路有输出，可以调节面板上锯齿波斜率电位器A、B、C，使至平衡。
三相晶闸管电压调整器在出厂前都已调整好，在通常情况下，用户不必进行调整，如在上述的调整中发现有异常情况，应先检查装置接线是否正确，晶闸管及其它元件是否有损坏，电网电压是否正常，不要盲目调整，以免将装置调乱。
八、 自动调整
“近控”部分工作正常后，就可以调整“远控”部分，将开关拨至“远控”位置自动指示灯亮，按0～10mA、4～20mA或0～10V、1～5V信号输入。接通主回路电源，调节输出指示从0-100%跳越上升，输出负载灯泡也由暗至亮跳越上升，调节0～10mA、4～20mA或0～10V、1～5V输入信号输出负载灯泡也应从暗到亮，输入信号从10mA或10V，减至0时输出情况应和上述相反，“远控”调节完毕。
如果是直流运行时，输出只需接一个灯泡，三相平衡性则要用示波器观察，其它调整方法与上述相同。
九、 说明事项
1、 仪表附使用说明书一份，产品合格证一份，安装支架一付。
2、 本厂产品实行三包，一年之内免费修理。
3、 仪表保管在仓库内，应放在通风、干燥、没有腐蚀性气体的地方。
4、 本厂可以协助用户安装，调试、修理仪表，包用期内不4收费用。
如用户有特殊要求，本厂愿为用户设计所需的成套装置。包括各种电器和操纵箱、柜等。
